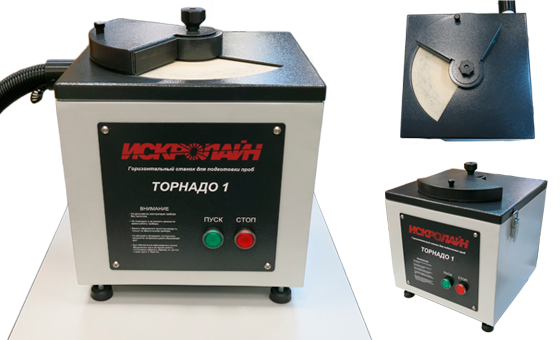

ТОРНАДО-1
Горизонтальный заточной станок
Горизонтальный заточной станок Торнадо-1 специально разработан компанией Искролайн и предназначен для быстрой и качественной предварительной подготовки (заточки на плоскость) анализируемых проб, стандартных образцов предприятия (СОП) и государственных стандартных образцов (ГСО). Станок универсален и подходит для подготовки образцов из всех марок чёрных металлов и сплавов.
Станок имеет сертификат безопасности и охраны труда.
- Удобство и простота в работе
- Высокий уровень защиты пользователя
- Высокое качество обработки
- Надежность конструкции
- Доступность обслуживания
- Прочный и устойчивый корпус
- Мощный электродвигатель
- Система подавления искр и сбора абразивной пыли
- Собственная сервисная служба производителя
Россия
₽ по запросу
Высокая надёжность и качество
Прочный устойчивый корпус
Сертификаты безопасности
Подключения пылесоса
в комплект поставки не входит пылесос.Целесообразно использование станка в лабораториях, применяющих оптические эмиссионные спектрометры, а также в экспресс-лабораториях металлургических производств, где необходима быстрая подготовка технологических и ковшовых проб при изготовлении черных сплавов.
Сертифицированное оборудование проходит обязательную (по техническим регламентам Таможенного союза) или добровольную проверку на соответствие требованиям ГОСТ и нормам охраны труда. Сертификат подтверждает безопасность эксплуатации, надежность компонентов и защиту оператора, что позволяет использовать оборудование на предприятиях с повышенными требованиями к промышленной безопасности и строгими производственными регламентами.

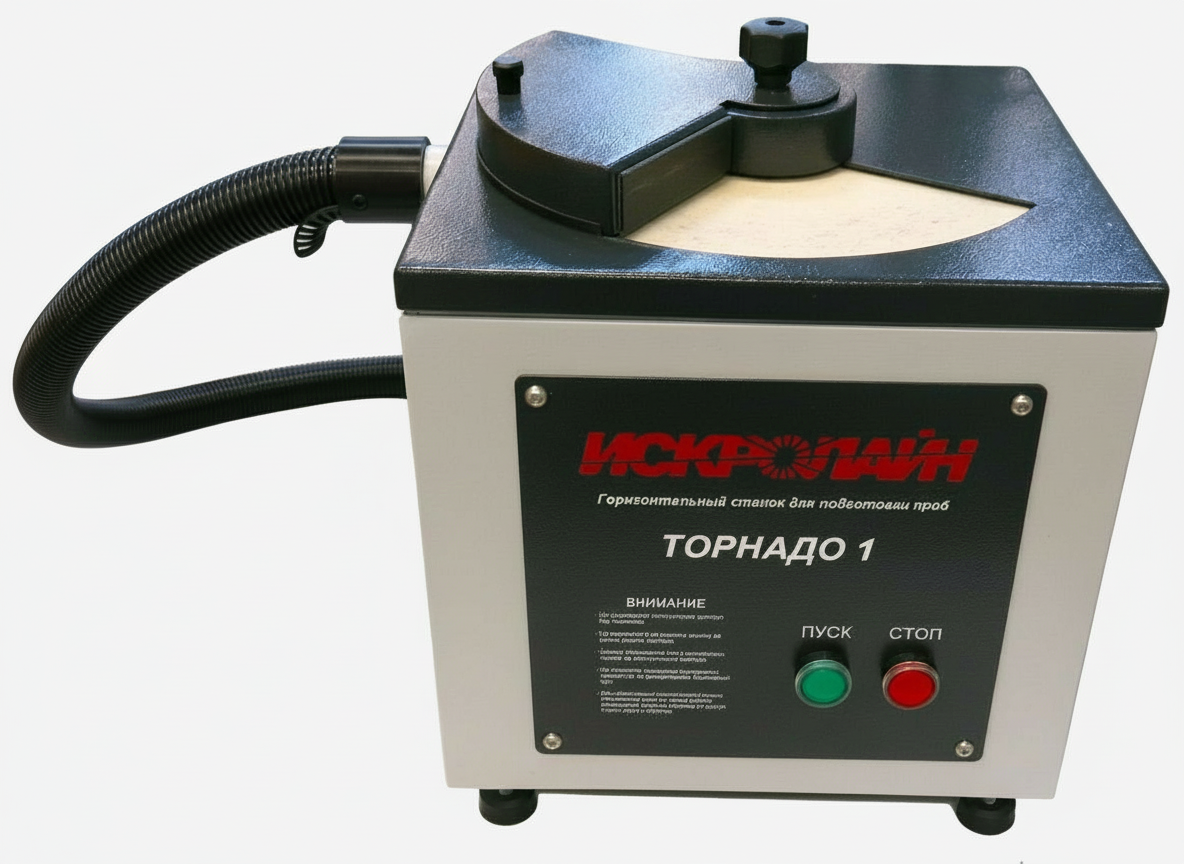

Главное отличие «Торнадо-1» от традиционных заточных станков заключается в горизонтальном расположении шлифовального круга.
В большинстве стандартных станков используется один или два шлифовальных круга, расположенных в вертикальной плоскости, тогда как в станке «Торнадо-1» круг вращается в горизонтальной плоскости, что обеспечивает более удобную и точную обработку.
Шлифовальный круг установлен на опорной платформе и закрыт съёмной защитной крышкой. В крышке предусмотрено рабочее окно, позволяющее выполнять заточку образцов правильной геометрической формы следующих размеров:
- прямоугольных до 110 × 75 мм
- круглых диаметром до 100 мм
Образцы неправильной или сложной формы могут иметь большие габариты при условии их корректного размещения в рабочем окне.
Рабочее окно станка является одним из самых больших среди аналогичных решений на рынке.
Во время обработки образец плотно и надёжно прижимается к боковой поверхности рамки по направлению вращения круга, что обеспечивает стабильность и точность обработки.

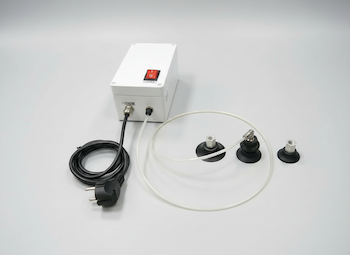

Для удобства работы рекомендуем использовать универсальный вакуумный держатель образцов для спектрометра ДФС «ТРИО»
Держатель для спектрометра «ДФС «Трио» — вакуумный держатель с микронасосом для фиксации проб при шлифовке «в плоскость», ориентированный на подготовку образцов для спектрального анализа.
Безопасность работы
Защитная крышка рабочего окна полностью обеспечивает безопасность пользователя и предотвращает контакт с вращающимся кругом после завершения работы.
При открытой крышке во время работы используется высокий защитный борт высотой 30 мм, который:
- обеспечивает чёткую фиксацию образца
- служит дополнительным упором при обработке
- предотвращает соскальзывание детали при вращении круга
Это значительно облегчает работу пользователя и повышает безопасность.
Преимущества заточки в горизонтальной плоскости:
- нагрузка на руки оператора распределяется более равномерно
- образец прижимается всей поверхностью
- рука находится в более естественном положении и меньше устаёт
- исключаются перекосы и перегибы при удержании образца
В результате повышается точность обработки и комфорт работы оператора.
Прецизионная заточка
Станок «Торнадо-1» обеспечивает прецизионную заточку, что позволяет получать высокое качество подготовки поверхности образцов. Правильная подготовка поверхности — один из ключевых этапов получения точных и достоверных результатов исследований и измерений.

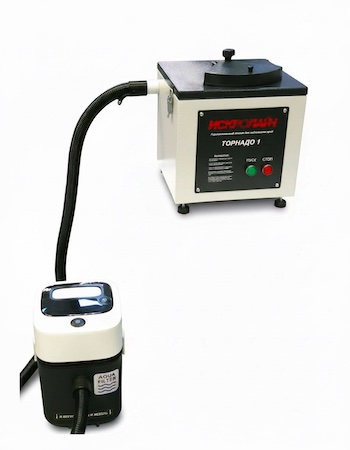

Подключение системы пылеудаления
Станок предусматривает возможность подключения пылесоса. Рекомендуется использовать пылесос с аквафильтром, поскольку он имеет следующие преимущества в отличие от пылесосов с мешком или контейнером:
- вся пыль оседает в воде
- мелкая пыль не возвращается в помещение
- станок можно использовать в лабораторных и чистых помещениях без дополнительной вытяжки
- пылесборник легко очищается — достаточно промыть его водой
- происходит небольшое дополнительное увлажнение воздуха
- сохраняется постоянная мощность всасывания
Включение пылесоса происходит одновременно с запуском станка нажатием одной кнопки «Пуск».
Пылесос легко отсоединяется от станка и может использоваться для уборки рабочего места.
Комплект поставки
- Станок заточной «Торнадо-1» с установленным диском — 1 шт.
- Паспорт, Руководство по эксплуатации — 1 шт.
- Комплект запасных дисков — 2 шт.
- Ключ гаечный — 1 шт.
- Набор кабелей — 1 шт.
В комплект поставки пылесос не входит.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Характеристика |
Значение |
|---|---|
|
Электропитание |
220В, 50 Гц |
|
Потребляемая мощность |
800 ВА |
|
Скорость вращения |
1500 об/мин |
|
Диаметр шлифовального круга |
300 мм. |
|
Толщина круга |
20 мм. |
|
Тип абразивного круга |
соответствует требованиям ГОСТа 18895-97 раздел 4 |
|
Площадь окна для заточки |
235 см² |
|
Габаритные размеры (Д × Ш × В), мм |
390 × 365 × 390 |
|
Масса |
не более 40 кг. |
