Обзор сравнения РФА-пистолетов и мобильных искровых спектрометров

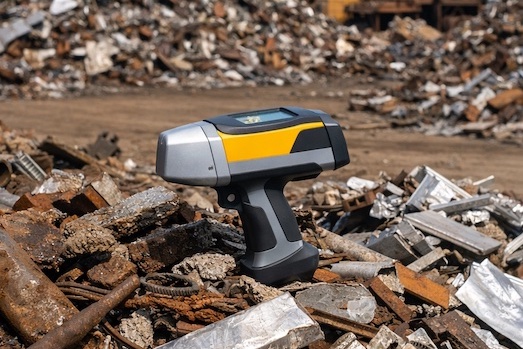

Опыт 20+ лет Для инженеров и ОТК Нормативные ссылкиРучной РФА-спектрометр
- Радиационная безопасность: требуются процедуры и учет ИИИ.
- Легкие элементы: физически не измеряет ряд лёгких элементов.
- Предел обнаружения: отлично для тяжёлых легирующих элементов, но ограничен для следовых примесей.
- Скорость: экспресс-анализ марок по нержавейке обычно 2–3 секунды.
- Ремонт: рентгеновская трубка — дорогой узел.
Ниша экспресс-контроль материалов, быстрая сортировка лома.
Мобильный ОЭС — Искролайн 500
- Без ИИИ: радиационные лицензии не требуются.
- Полный анализ: углерод, сера, фосфор + легирующие элементы.
- Чувствительность: пределы обнаружения на уровне лабораторных измерений.
- Цикл: зачистка + прожиг не более 1,5 мин.
- Расходники: аргон (1 баллон ≈ 1000 анализов).
Ниша высокоточный входной контроль, анализ плавок, чугун и углеродистые стали, выдача официальных протоколов.
Запросить демонстрациюПеречень измеряемых элементов — заявлено и фактически
Ключевое различие обусловлено физикой методов: портативный РФА хорошо работает с тяжёлыми элементами, но углерод и ряд лёгких элементов надёжно не измеряются. ОЭС же обеспечивает определение полного химического состава, включая углерод, серу и фосфор.
| Элемент | РФА (ручной) | ОЭС | Практическое значение |
|---|---|---|---|
| Углерод (C) | Ограниченно/Не измеряется | ✓ Отлично | Марка стали, свариваемость, твердость |
| Сера (S) | Ограниченно | ✓ Отлично | Хрупкость, качество стали |
| Фосфор (P) | Ограниченно | ✓ Отлично | Хладноломкость |
| Cr, Ni, Mo | ✓ Хорошо | ✓ Отлично | Нержавеющие и легированные стали |
Точность и пределы обнаружения
Корректнее разделять точность по высоким концентрациям и пределы обнаружения по следовым примесям. РФА точен по легирующим элементам в высоких концентрациях; ОЭС выигрывает по пределам обнаружения для следовых и вредных элементов.
| Параметр | ОЭС | РФА (ручной) |
|---|---|---|
| Предел обнаружения по углероду (пример) | 0,003–0,005% | 0,05–0,1% / Не определяется |
| Предел обнаружения S, P | 0,001–0,003% | 0,05–0,1% (приближенно) |
| ГОСТ Р 54153-2010 (ОЭС по стали) | Применим | Не описывает методику для С |
Скорость анализа
РФА: экспресс-анализ марки нержавейки обычно занимает 2–3 секунды (по поверхности).
ОЭС: полный цикл анализа занимает от 1 минуты
Итог: РФА выигрывает по скорости, ОЭС — по полноте и достоверности состава.
Сфера применения
РФА: подтверждение марки, сортировка, полевые условия, цветные металлы и нержавейка.
ОЭС: углеродистые и низколегированные стали, чугун, контроль плавки и входной контроль с выдачей протокола.
| Задача | РФА | ОЭС |
|---|---|---|
| Подтверждение марки нержавейки | ✓ Быстро | ✓ |
| Контроль углеродистых сталей | ✗ Отсутствует | ✓ |
| Сортировка цветных металлов | ✓ | Возможно, но избыточно |
Разрушающий / неразрушающий контроль
РФА — неразрушающий метод. ОЭС — условно неразрушающий метод. Оставляет небольшой след от искры на поверхности (5–10 мм - частичное разрушение поверхности), что обычно приемлемо для заготовок, но важно учитывать для готовых изделий.
Безопасность и регуляторика
РФА содержит источник ионизирующего излучения и подпадает под требования законодательства и санитарных правил, включая ФЗ №3‑ФЗ «О радиационной безопасности населения».[6] ОЭС не содержит ИИИ, поэтому радиационные лицензии, как правило, не требуются (при соблюдении общих требований промышленной безопасности).
- [6] ФЗ №3‑ФЗ «О радиационной безопасности населения»: consultant.ru
- [1] Официальная публикация СанПиН 2.6.1.3288‑15: pravo.gov.ru
- [11] ГОСТ Р 54153‑2010 (ОЭС по стали): PDF

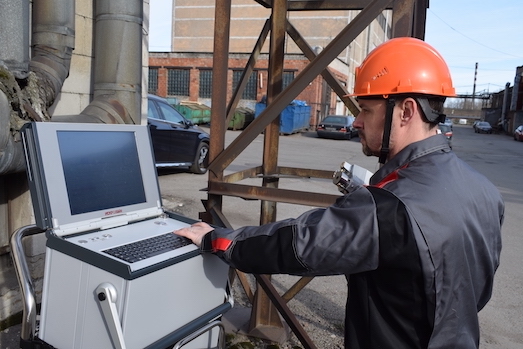

Искролайн 500
Мобильная лаборатория в цеху: выносной зонд и баллон аргона.
- Вес: ~35 кг
- Прожиг: 15–20 сек
- Аргон: ~1000 анализов/баллон
- Лицензия: не требуется
Контакты
Тел: +7 (812) 318-44-20
Email: sales@iskroline.ru
Нормативы
- ФЗ №3‑ФЗ
- СанПиН 2.6.1.3288‑15
- ГОСТ Р 54153‑2010
Мобильный искровой эмиссионный спектрометр предназначен для проведения точного анализа сплавов с различными основами (Fe, Cu, Al, и пр.).
Возможность стационарной настольной установки с подключением дополнительного оборудования.
УФ-зонд высокого разрешения охватывающий все критические элементы в ультрафиолетовом диапазоне, такие как C, P, S, N, Sn, As, B и т.п.
Искролайн 500 - это полноценный эмиссионный спектрометр, позволяющий решать подавляющее число аналитических задач.
Доступен для заказа. Поставка прибора со склада, от 30 дней.
Методическая и консультационная поддержка в течение всего периода эксплуатации прибора.
